谷歌、微軟、Facebook 等傳統的人工智能技術巨頭之外，百度近來也加入到了技術開源的浪潮之中，繼 PaddlePaddle 之后，百度又宣布開源了一項深度學習基準 DeepBench。

       開源地址：https://github.com/baidu-research/DeepBench

1.DeepBench

       DeepBench 是一個開源的基準工具，用來測量深度神經網絡訓練中的基礎操作的表現。使用神經網絡庫，這些操作在不同的硬件平臺被執行。如今測試基準工具 DeepBench 在 github 上已經開源。

      DeepBench 的主要目標是 benchmark 對深度學習在不同硬件平臺上而言很重要的運算。盡管深度學習背后的基礎計算已經被很好的理解了，但在實踐中它們被使用的方式驚人的不同。例如，矩陣相乘運算基于被相乘矩陣的大小和 Kernel 實現，可能是 compute-bound，也可能是 bandwidth-bound, 或者 occupancy-bound。因?yàn)槊總€(gè)深度學習模型帶著不同的參數使用這些運算，面向深度學習硬件和軟件的優化空間還是很大的，也是不足的。

      DeepBench 試圖解決這個問題，「在被用于訓練深度神經網絡時，在基礎運算上哪種硬件提供最好的表現？」我們在低層次上詳細說明了這些運算，建立深度學習處理器的團隊很適合在硬件模擬中使用 DeepBench。

1.1 DeepBench 適合用在哪里？

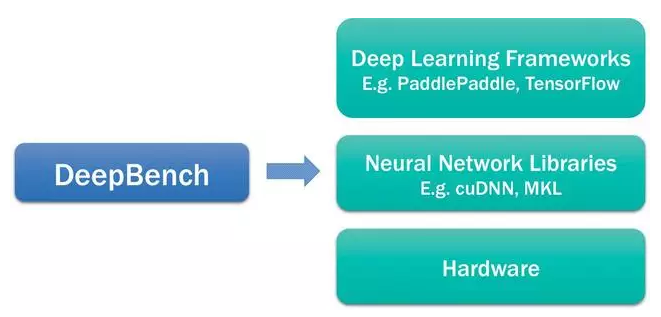

       深度學習生態系統包含不同的模塊。我們想要強調 DeepBench 適合用于該生態系統的哪部分。在下面的圖表中，描述了關于深度學習的軟件和硬件組件。在最頂端是百度的 PaddlePaddle、Theano、TensorFlow、Torch 等這樣的深度學習框架，這些框架使得我們能夠建立深度學習模型。它們包含層這樣的基礎建筑模塊，可通過不同的方式連接從而創造模型。為了訓練這些模型，框架使用英偉達的 cuDNN 和英特爾的 MKL 這樣的基礎神經網絡庫。這些庫執行矩陣相乘這樣的用來訓練深度學習模型的運算。最后，在英偉達 GPU 或英特爾 Xeon Phi 處理器這樣的硬件上訓練這些模型。

      DeepBch 使用神經網絡庫 benchmark 基礎運算在不同硬件上的表現。它對建立應用的深度學習框架或深度學習模型沒用。我們不能測量使用 DeepBench 訓練整個模型所需要的時間。為不同應用建立的模型的表現特性彼此間差別很大。因此，我們要 benchmark 涉及到深度學習模型訓練中的潛在運算。benchmark 這些運算有助于提高硬件供應商的 意識，也有助于軟件開發者了解深度學習訓練的瓶頸。

1.2 方法論

      DeepBench 包括一系列的基礎操作（稠密矩陣相乘、卷積和通信）以及一些循環層類型。在開源的代碼中有一個 Excel 表格描述了所有的大小。

      前向和后向的運算都會被測試。該基準的第一代版本將注重在 32 位浮點算法中的訓練表現。未來的版本可能擴展到注重推理工作負載（inference workloads）和更低精度的算法。

      即使存在更快的獨立庫或公開了更快的結果，我們也將使用供應商提供的庫。大部分用戶將默認使用供應商提供的庫，而且這種庫更代表用戶的體驗。

1.3. Entry

      我們正在釋放在 4 個硬件平臺上的結果：英偉達的 TitanX、M40、TitanX Pacal 和英特爾的 Knights Landing。硬件供應商或獨立用戶可運行大致的基準，并將結果輸入到表格中。

2. 運算的類型

2.1 稠密矩陣相乘

      稠密矩陣相乘存在于大部分深度神經網絡中。它們被用于執行全連接層和 vanilla RNN，以及為其他類型的循環層建立基石。有時它們也被用作快速執行新類層（在這里面自定義的代碼不存在）的方式。

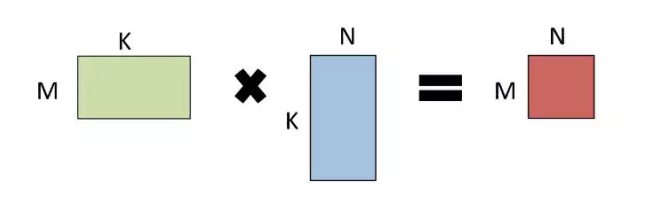

      當執行 GEMM 運算 A * B = C 時，A 和 B 中的一個或兩個都能被隨意的換位。描述一個矩陣問題的常用術語是 triple（M,N,K）, 該術語描述了矩陣的大小。

2.2 卷積

      卷積構成了網絡中在圖像和視頻操作上的絕大多數的浮點計算，也構成了語音和自然語言模型網絡中的主要部分，從模型表現角度來看，它可能也是唯一最重要的層。

      卷積有 4 或 5 維的輸入和輸出，為這些維提供了大量可能的排序。在改基準的第一代版本，我們只考慮了在 NCHW format 中的表現，即數據是在圖像、特征映射、行和列中展示的。

      有很多計算卷積的技術對不同大小的過濾器和圖像來說都是很好的選擇，包括：direct approaches、基于矩陣相乘的方法、基于 FFT 的方法以及基于 Winograd 的方法。在該基準的第一代版本，我們沒考慮不同方法的準確率，因?yàn)槠毡楣沧R是 32 位浮點計算對它們每個方法而言都是足夠準確的。

2.3 循環層（recurrent layers）

      循環層總是由之前的運算與一元或二元運算這樣的簡單計算結合而成的——這些簡單運算不是計算密集型的，通常只需占據總體運算時間的一小部分。然而，在循環層中，GEMM 和卷積運算相對較小，所以這些更小運算的成本變得有極大影響。如果開始計算就有一個很高的固定成本，那上述內容就尤其準確。也可以為循環矩陣使用額外的存儲格式，因?yàn)檗D(zhuǎn)換成一個新的存儲格式的成本可被分?jǐn)偟窖h(huán)計算的許多步驟上。如果能做到這一點，那么從一個自定格式轉換或轉換成一個自定義格式的時間應該被包含在整體時間之內。

       在一個時間步驟內和跨序列的時間步驟上，這些因素會導致很多優化的可能性，因此測定運算的原始性能并不一定能夠代表整個循環層的的性能。在這樣的基準上，我們僅關注一個循環層，即使還存在其它更多的優化機會（如果考慮它們的層疊）。

      輸入的計算不應該被包含在用于循環層計算的時間內，因?yàn)槠淇梢宰鳛橐粋€(gè)大的乘法計算，然后被實際的循環運算所消化。所以在 h_t = g(Wx_t + Uh_t-1) 中，Wx_t 對于所有 t 的計算時間不應被包含在循環層的時間內。

      反向計算應該在考慮權重而非輸入的基礎上計算更新。所有的循環工作完成以計算權重更新，所以同時考慮輸入來計算更新會掩蓋我們想要測定的內容。

      vanilla RNN 的非線性應該是一個 ReLU。LSTM 的內在非線性應該是標準運算——門是 S 型函數，激活（activation）是雙曲正切函數。LSTM 不應該有窺視孔連接（peephole connections）。

2.4. All-Reduce

      現在的神經網絡通常在多 GPU 或多系統與 GPU 并行的情況下訓練，這主要有兩個技術分類：同步和異步。同步技術依賴于保持參數和所有模型實例的同步，它通常要保證在優化步驟執行前，所有模型實例有一些梯度的備份。最簡單運行這些計算結果的 Message Passing Interface (MPI) 被稱為 All-Reduce。有很多可以執行 All-Reduce 的方法，我們可以依靠數字的排列、數據的大小和網絡的拓?fù)浣Y(jié)構來執行。這種基準測試的方式在執行時是沒有限制的，所以它的結果是不確定的。異步的方法則非常的不同，在這個版本的基準測試中我們不會測試這些方法。

      為了評估 All-Reduce，我們使用了下面的庫和基準：NVIDIA's NCCL Ohio State University (OSU) Benchmarks

      NCCL 庫包括一組標準的通信程序。這個庫支持在單個節點任意數量的 GPU 運行，并且它能在單個或多個進程中運行，但 NCC 程序不支持多節點下的 All-Reduce。為了能夠在多節點下評估 All-Reduce，我們使用了 OSU 下的 benchmark。我們在三個執行過程中 (NCCL single process, NCCL MPI, OpenMPI) 報告了最短的延遲。

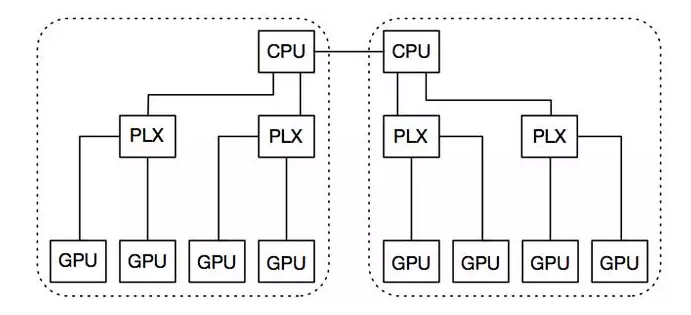

Nvidia 8 GPU 系統的拓?fù)浣Y(jié)構

       每個節點都有兩個 GPU 插槽，而每個插槽都有一個 PCIe root complex。每個節點都有兩個 GPU 插槽，而每個插槽都有一個 PCIe root complex。每一套插槽都有兩個 PLX 開關，它們通過 16 個 PCIe v3 的 lanes 各自連接到 CPU 插槽中。每個 PLX 插槽有兩個 GPU，所有的 GPU 通過 16 個 PCIe v3 的 lanes 進行同時通信。這兩個 CPU 插槽通過 Intel 的 QPI 連接，而跨界點的互聯則是通過 InfiniBand FDR。下圖顯示了一個原理圖的節點，在圖中，所有的設備均由同一個虛線框內的 PCL root 連接。

       英特爾 Xeon Phi 和 Omni-Path 系統的拓?fù)浣Y(jié)構

       MPI_AllReduce 時間是在英特爾 Xeon Phi 7250 處理器上測定的——在英特爾內部的帶有 fat-tree 拓?fù)涞?Intel® Omni-Path Architecture (Intel® OPA) series 100 fabric 結構的 Endeavor 集群上，使用了 Intel MPI 5.1.3.181。

3. 結果

      在這部分，我們記錄了一些運算的表現。下面這些結果是隨機挑選的，它們只是為了演示幾個應用的運算表現。下面的結果僅包括了特定操作和參數下最快的處理器的時間和浮點運算速度。完整的結果可以在庫里查看。

      這些軟件庫（例如 cuDNN 和 OpenMPI）和一些硬件系統的細節同樣在 github 的庫里適用。如有問題，請隨時和我們聯系。

      一旦更多硬件平臺的結果被發現可以適用，它們都會被加到庫里面來。我們也歡迎所有硬件廠商為此貢獻結果。

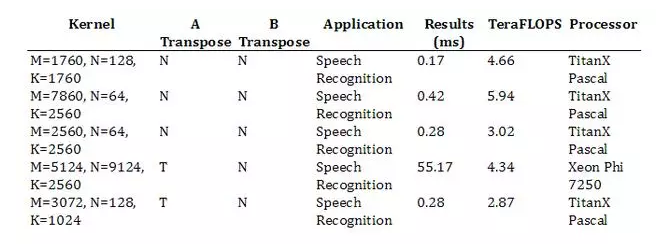

3.1. GEMM Results

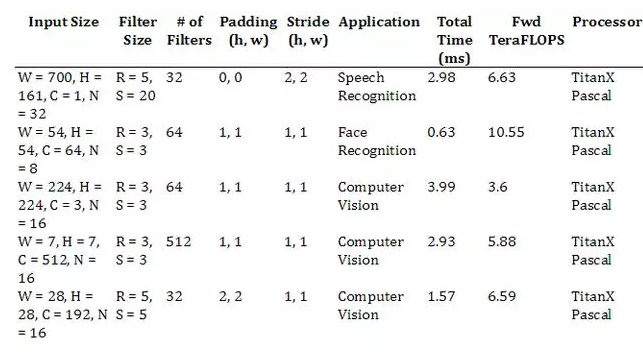

3.2. Convolution Results

3.3. Recurrent Ops Results

      周期性的操作內核僅能在 NVIDIA 的硬件上運行，而周期性的標準檢查程序也將很快可以在 Intel 的硬件上運行。在今年十月份我們將會得到這些結果。

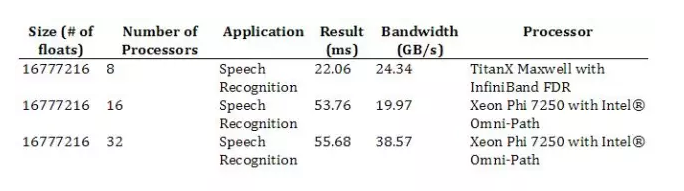

3.4. All-Reduce Results

      因?yàn)槲覀儍H僅只有一個 Pascal GPU，所有我們不能在 NVIDIA's TitanX Pascal GPU 運行 All-Reduce benchmark。
