OSI七層模型與TCP/IP四層模型

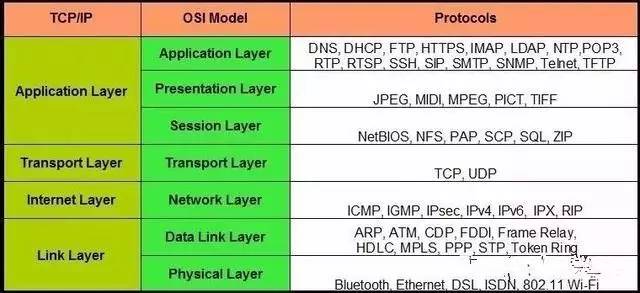

很多同學知道在大學課程中，我們學習的《計算機網絡》一書采用的是OSI七層網絡模型（OSI Model），但是OSI 七層模型是一種抽象模型，在操作系統實際實現中，采用的是TCP/IP四層網絡模型，四層模型將七層模型合并為了應用層（Application Layer）、傳輸層（Transport Layer）、網絡層（Internet Layer）、鏈路層（Link Layer），使得網絡系統在具體實現中更加簡化，OSI七層網絡模型與TCP/IP四層網絡模型以及協議對應關系如下表所示。在計算機系統中，分層是一種很重要的編程思想，分層思想將系統的功能與責任進行了層次化劃分，基本上所有系統的架構設計，都是按照層次架構作為基本架構來設計的。在計算機網絡中，相同層次具有相同的協議處理方式，下層協議上層提供服務，上層協議的行為控制著下層的工作狀態，層層之間責任單一，目的明確。
Java對于TCP/IP協議的實現

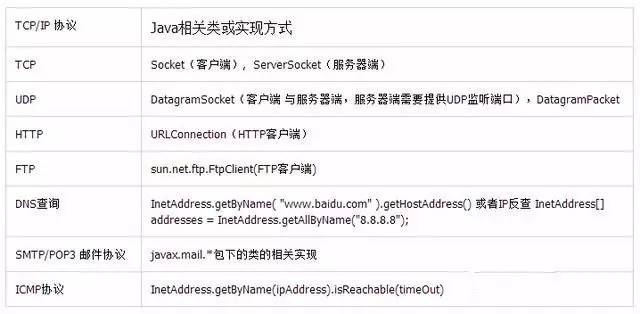

在網絡程序開發中，操作系統都為我們提供了全面 方便的應用層網絡操作類與接口，使得程序員在使用過程中無需考慮協議棧的細節，而專心于數據的傳輸處理過程中。當然，操作系統也為程序員提供了可以掌控協議細節的機會，例如使用原始套接字（Raw Socket）可以控制TCP的三次握手的細節實現TCP SYN掃描（注意部分 Windows 7系統不支持原始套接字的半開掃描）。但是在大多常規網絡應用開發中，我們都直接使用系統提供的應用層接口來實現網絡程序。這里我們羅列出在Java中常見的TCP/IP協議的實現類或方法，如下下表所示：
TCP協議為什么需要三次握手

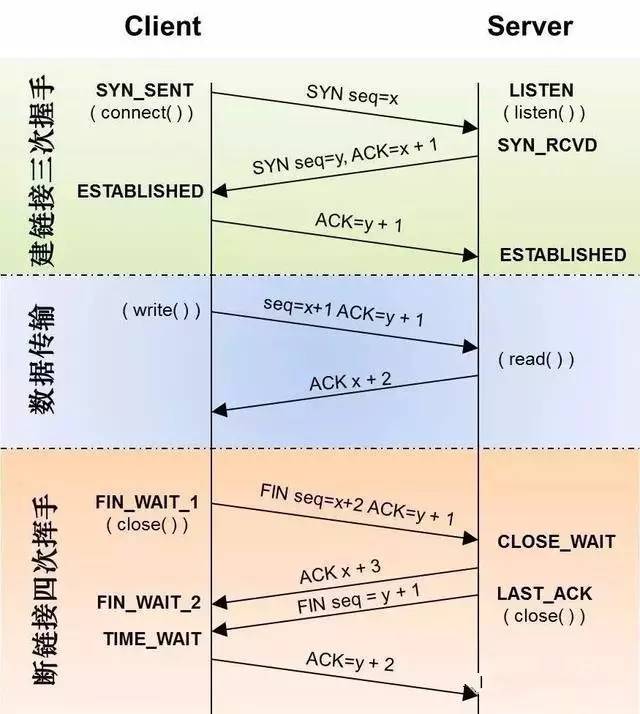

首先我們來看一下TCP協議三次握手的具體過程（本圖選自網絡）：
第一次握手：建立連接?？蛻舳税l(fā)送連接請求報文段，將SYN位置為1，Sequence Number為x；然后，客戶端進入SYN_SEND狀態，等待服務器的確認；
第二次握手：服務器收到SYN報文段。服務器收到客戶端的SYN報文段，需要對這個SYN報文段進行確認，設置Acknowledgment Number為x+1(Sequence Number+1)；同時，自己自己還要發送SYN請求信息，將SYN位置為1，Sequence Number為y；服務器端將上述所有信息放到一個報文段（即SYN+ACK報文段）中，一并發送給客戶端，此時服務器進入SYN_RECV狀態；
第三次握手：客戶端收到服務器的SYN+ACK報文段。然后將Acknowledgment Number設置為y+1，向服務器發送ACK報文段，這個報文段發送完畢以后，客戶端和服務器端都進入ESTABLISHED狀態，完成TCP三次握手。
那么，為什么TCP協議需要三次握手？在謝希仁的《計算機網絡》中是這樣說的：
已失效的連接請求報文段會的產生在這樣一種情況下：client發出的第一個連接請求報文段并沒有丟失，而是在某個網絡結點長時間的滯留了，以致延誤到連接釋放以后的某個時間才到達server。本來這是一個早已失效的報文段。但server收到此失效的連接請求報文段后，就誤認為是client再次發出的一個新的連接請求。于是就向client發出確認報文段，同意建立連接。假設不采用“三次握手”，那么只要server發出確認，新的連接就建立了。由于現在client并沒有發出建立連接的請求，因此不會理睬server的確認，也不會向server發送數據。但server卻以為新的運輸連接已經建立，并一直等待client發來數據。這樣，server的很多資源就白白浪費掉了。采用“三次握手”的辦法可以防止上述現象發生。例如剛才那種情況，client不會向server的確認發出確認。server由于收不到確認，就知道client并沒有要求建立連接。
換句話說，TCP之所以采用三次握手建立連接的機制，是為了防止已失效的連接請求報文段突然又傳送到了服務端，因而產生錯誤。在網絡中不能確保數據包的一定可以發送成功，也不能確保數據包的發送順序和到達順序一致，三次握手機制避免了客戶端與服務器之間在建立連接時可能因丟包而造成的一端 無法感知另一端狀態的現象。關于TCP協議的四次揮手過程與原因與三次握手完全類同，這里就不說明了，關于TCP連接的關閉，后文將分析一個相關問題：TCP半關閉現象（Half-Close），這里我們先來看一下Java中如何使用Socket類建立一個TCP連接的過程。
Java中TCP通信的相關實現
在上節我們分析了TCP協議建立連接，數據傳輸以及關閉連接的具體實現方式，而在實際的開發中，程序員只需了解TCP協議是一種可靠的傳輸協議即可實現數據在客戶端與服務器之間穩定的傳輸。在Java中，提供了Socket與SocketServer類來實現TCP服務器與客戶端的相關功能，一次正常的TCP通信其大致流程可以分為四步（BIO模式）：
-
服務器端（ServerSocket）綁定監聽端口，等待客戶端的TCP的連接（ServerSocket.accept()）
-
客戶端（Socket）通過IP地址與端口連接服務器監聽端口（Socket.Connect()），連接成功后服務器端返回表示該TCP連接的Socket對象。
-
客戶端與服務器通過打開Socket對象的InputStream和OutputStream數據流，實現數據的傳輸工作（Java將I/O相關的操作都提供了流操作接口，網絡接口操作方式也一樣）。
-
客戶端與服務器完成數據傳輸，關閉數據流，關閉TCP連接（Socket.close()）。

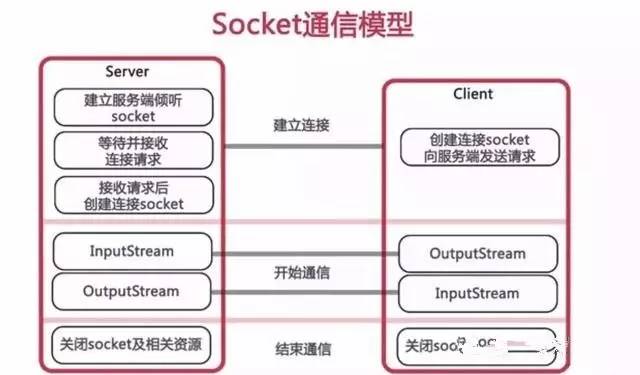

下圖是Socket的通行模型圖：
這里有個問題，TCP的三次握手是在Socket的哪一步中實現？在ServerSocket.accept()與Socket.Connect()的過程中實現的，在客戶端通過Connect()接口連接服務器時，操作系統底層的tcp/ip協議棧便開始了發送SYN包，回復SYN+1等TCP的三次握手過程，只有三次握手成功，ServerSocket.accept()才會返回一個合法的Scoket對象，客戶端Socket.Connect()函數會正常返回，如果三次握手失敗，客戶端Socket.Connect()會拋出IOException異常。
這里需要注意，具體的三次握手協議細節的實現，也不是在java中實現的，java只是運行在jvm虛擬機上的語言，具體的實現是由宿主主機的TCP/IP協議棧實現的，java只是通過虛擬機調用了這些宿主主機提供的方法而已。
TCP半關閉現象（Half-Close）
有TCP服務器與客戶端應用程序開發經驗的同學應該遇到過一個問題，那就是服務器端突然崩潰（kill 掉服務器進程），查看系統中的網絡連接時，發現TCP客戶端的狀態還是處于連接狀態（ESTABLISHED），而該TCP連接實際已經失效了，這就是TCP的Half-Close 現象。如果應用程序判斷與服務器連接狀態的方法依賴于TCP的連接狀態，客戶端將會一直認為與服務器的TCP連接是正常的，只有在客戶端向服務器發送數據時，才能發現TCP連接對應的套接字失效了。之所以產生Half-Close現象就是由于客戶端與服務器之間沒有通過四次揮手的方式關閉TCP連接，在服務器的突然下線會造成客戶端無法立即感知的問題。有同學會問，不是有超時時間嗎，一旦超時，客戶端不就可以感知到服務器已經下線了嗎？不錯，系統的協議棧實現具有超時時間的機制，但是在windows系統下，這個超時時間默認是2小時（作者未考證linux下的keepAlive時間）。
那么如何避免Half-Close現象？
-
首先進行再使用完tcp連接后，一定要將套接字close掉。
-
添加心跳包機制，服務器與客戶端之間的連接保持機制不應該依賴套接字的狀態，而應該在TCP協議之上設計心跳包機制，例如每5分鐘，客戶端與服務器之間通過發送心跳包來感知對方的存在。
-

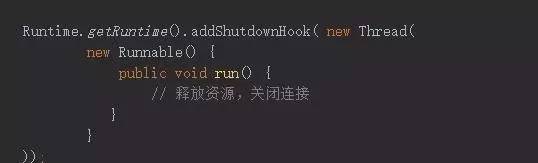

TCP Server應該實現JVM的關閉鉤子（Runtime.addShutdownHook()），主動關閉所有TCP連接，清理占用資源，JVM關閉鉤子的使用方式如下所：
總結
TCP協議作為可靠傳輸協議，是所有協議中最常用的協議，什么？最常用的協議不是HTTP嗎？HTTP協議只是TCP協議的應用協議而已。TCP協議相關的開發難點在于服務器端的開發，需要考慮并發性能，本文以講解了TCP的協議為主，因此只采用了BIO模式進行分析，在之后的文章中將會分析高并發的TCP服務器的實現原理。
