我之前是很想做個逆變器，你想想如果給你一個12v的直流電瓶，你能把它轉化成220v的交流電，能帶動家里普通燈泡甚至是家里的電視，是不是覺得不可思議但是又想做成這個東西，今天我就給大家分享一個12v轉220v交流電的逆變器的制作方案，主要是理論講解。

       你是不是擔心自己會學不會，沒關系你如果認真看完這篇文章，你就能制作出來，至少原理咱們能夠明白，放心我們主要針對初學者，方案絕對是最簡單的。

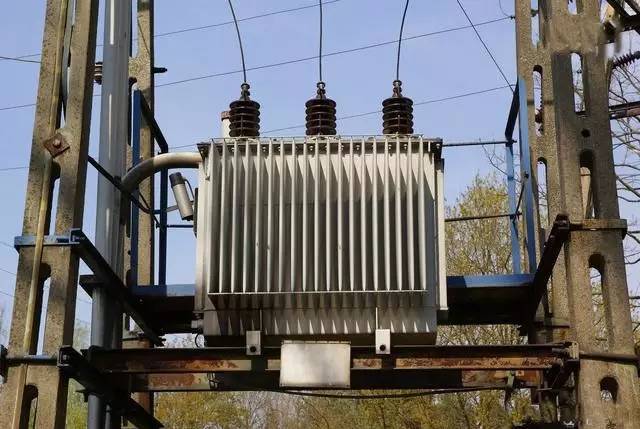

變壓器（圖片來源于網絡）

       好了不多說廢話了，我們先來分析一下，我們要想把12v的直流電轉化為220v的交流電，無外乎需要兩個過程，一個是升壓，另一個是把直流電轉化為交流電，至于升壓我們最熟悉的可能就是變壓器（見上圖）了，確實他能夠幫我們實現電壓大小的轉變，我們在高中的時候我們都學過變壓器既能實現電壓升也能降壓，但是有一點不好的是，它只能實現交流電的升降壓，對于直流那也只能笑笑不說話。

       所以我們第一步必須先進行波形轉化，把直流電變成交流電，關于直流變成正弦交流的方法我之前寫過一篇介紹文章，回來我把鏈接放在文章下面，既了解更多，打開閱讀即可，不過我們今天是產生矩形波，之后再用變壓器升壓。

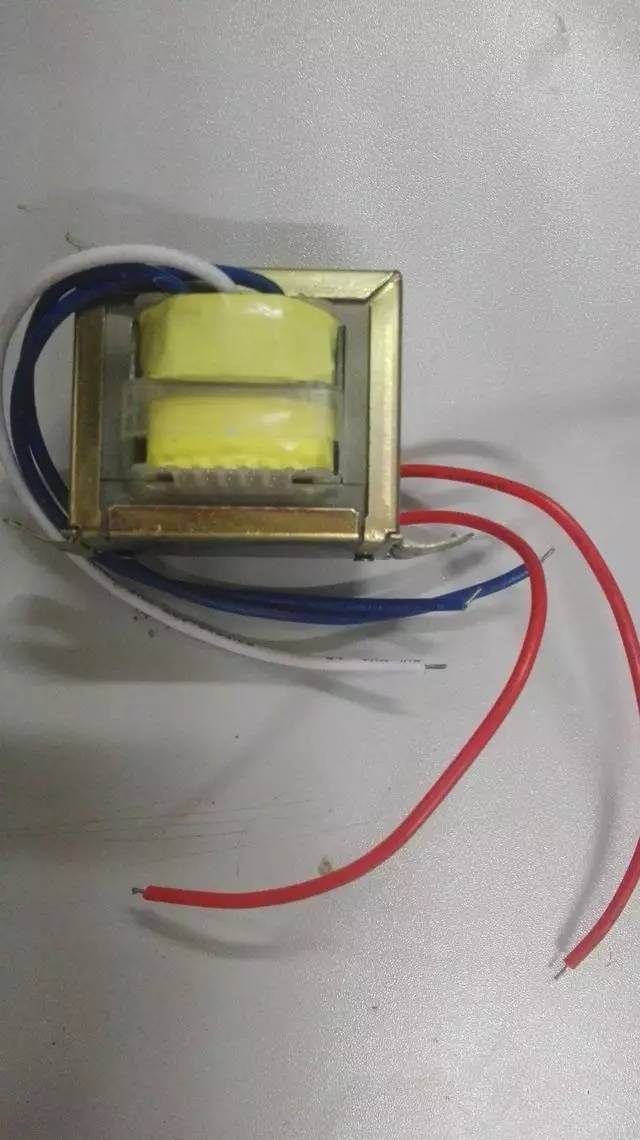

變壓器

       我們今天還用這個兩組12v變壓器，所謂兩組就是12v輸入端有兩個輸入端口，也就是變壓器圖片上的藍色的電線，白線是公共端，除了這個呢還需要三極管電阻還有12v電源，具體見下圖原理圖

逆變器原理圖

       由原理圖我們也可以清楚看到需的元件還有各個元件之間的連接情況，在電路功能上，除了變壓器T1用來升壓，電源V1用來供電之外，剩下的原件就是產生矩形波的電路。

       在電阻選擇上R1和R2一般在1.2k-4.7k之間，三極管無特別要求根據變壓器的容量選擇，容量大就用功率大點的；變壓器可用普通控制變壓器，只要有兩組12V就行，我們這個原理圖中選擇器件為變壓器0v－12V－12V，三極管用的達林頓管MJ11032，電阻4.7k，輸出功率能夠達到百瓦左右，也不算小了，不過變壓器的功率要選大點了，否則輸出功率沒有那么大。

       原理圖很簡單，只要我們知道這些單元電路的作用，以及升壓原理，就算怎么掌握了，如果知道怎么去選元件那就更好了。

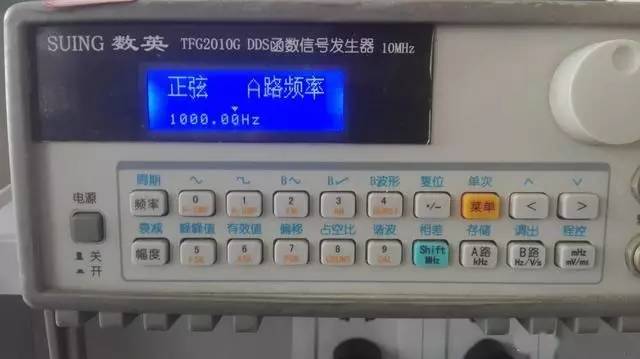

信號發生器

       我也用信號發生器產生正弦波，用上圖中那個變壓器測試了一下，確實能夠驗證我們這個思路是正確的，但是信號發生器的功率太小不足與帶動電器，所以我也沒接在電器上，如果有時間我會把制作實際情況拍個視頻分享給大家。

       這是最簡單的制作方法，這種電路做成的逆變器的效果帶動個燈泡還是沒問題，由于波形的原因還是比適用于像電視這種電器，大家可以用正弦波去設計，這樣的話就沒問題了。
