本期再給大家介紹大中型的網絡監控系統。
匯聚層、核心層專業監控管理交換機究竟有些什么特殊功能？
在監控系統應用中能發揮什么價值？
小系統或接入層交換機
»用POE/SPOE，百兆接入，固化VLAN
建議采用POE\SPOE網絡供電交換機，一根網線將網絡數據與攝像機供電一起解決，性價比高、施工省事。
»千兆級聯，支持多路200W以上超清視頻
百兆接入、千兆級聯應成為標配。200W、300W、500W超清攝像機已經開始普及使用。
»根據IPC的點位與數量選擇交換機端口數
而問題來了 ^↓
大型監控系統的匯聚層、核心層應采用什么樣的交換機啦？
高清視頻大數據長時間穩定傳輸，對網絡系統的需求有其特殊性，除了常規智能網管交換機的：VLAN …IGMP …SNMP …增口鏡像 …QOS …ACL …防ARP攻擊 …端口聚合 …
以外，有沒有針對網絡監控專業設計、量身優化的交換機啦？
首先我們找到H3C的MS系列監控專用交換機。（耶耶耶！）有多個系列型號和端口配置。:) 可仔細查看其官網資料，在監控管理方面，主要就是提高了視頻碼流的傳輸優先級，其它功能與常規網管交換機一致。== （嗷~）
再來看另一家的監控管理交換機，ONVIF智能識別、集群網管、智能專網等多項針對監控系統的獨特功能頗有創意！
專業監控管理交換機
ONVIF智能識別
可視化集群網管
智能監控專網
STM2010G

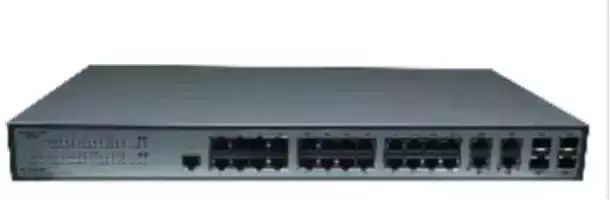

STM2028G
STM2010G 8口千兆，2口千兆（光銅復用）
STM2028G24口千兆，4口千兆（光銅復用）
»匯聚/接入智能高清監控專用交換機：帶有集群管理、視頻質量保障、智能識別（IPC/NVR）、智能VLAN配置等專業安防分析系統。
● ●●
評測
1 ONVIF智能識別IPC、NVR
交換機支持ONVIF協議，能夠識別接入的攝像機、錄像機。（這個功能以前真沒見過。）
步驟一：
在交換機的WEB管理界面，打開ONVIF協議開關，設置監控設備的TCP端口，系統已經內置了市場主流品牌的端口號，包括?？?、大華、雄邁等。
然后，所有接入交換機的攝像機在管理界面就會標注C，錄像機標注N。
步驟二：

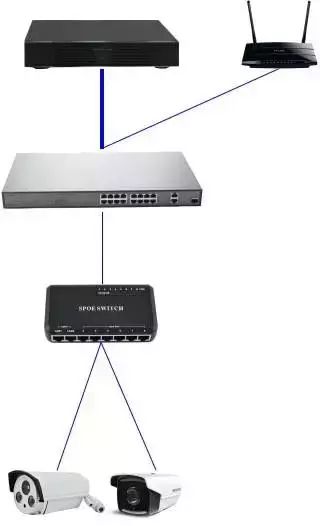

我們將6臺攝像機接入一臺非管理型的POE交換機，再將POE交換機級聯接入監控管理交換機，能不能識別到下級接入交換機的攝像機啦？
在交換機的管理界面，將鼠標移動到端口上，不僅識別出下級交換機接了6臺攝像機，每臺攝像機的IP地址也能看到。
2 可視化集群網管
步驟一：
我們用多臺監控管理交換機組網，設置其中一臺為主交換機，在其集群管理界面，首先可以對每臺交換機命名，中心機房主交換機、1號樓交換機、1號樓2樓交換機......
步驟二：

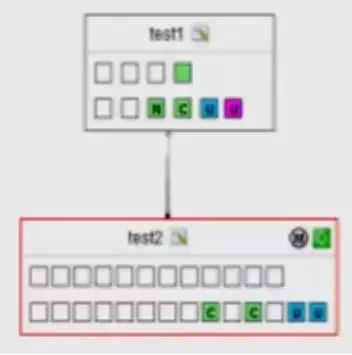

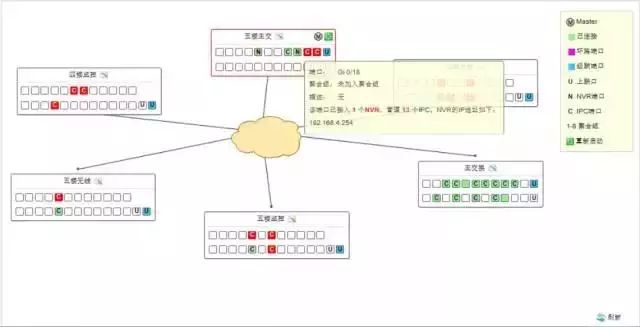

能實時直觀查看每臺交換機上接入的攝像機端口、級聯端口和錄像機端口，鼠標指向標注N的端口、紅色閃爍的其它端口就是這臺錄像機接入的攝像機。
本系列交換機最多支持60臺集群管理，可視化的拓?fù)鋱D管理方式，將交換機的級聯狀況、接入攝像機與錄像機的分布情況，直觀呈現，便于監控系統的管理運維。
3 模擬廣播風暴實驗

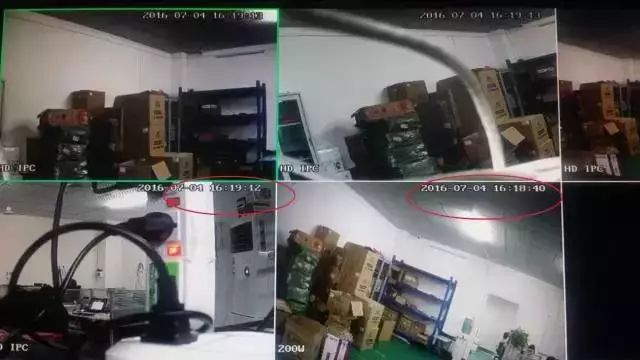

1、用一臺電腦模擬發送大量廣播包、組播包。 2、一會后，其中兩個監控畫面出現10多秒延遲、視頻卡頓嚴重。 3、發包攻擊持續2分鐘，圖像時間延遲明顯、視頻卡頓。
4 設置專網—VLAN
拓?fù)鋱D操作，將端口劃分相應專網。免去繁瑣的端口VLAN、TAG VLAN設置。

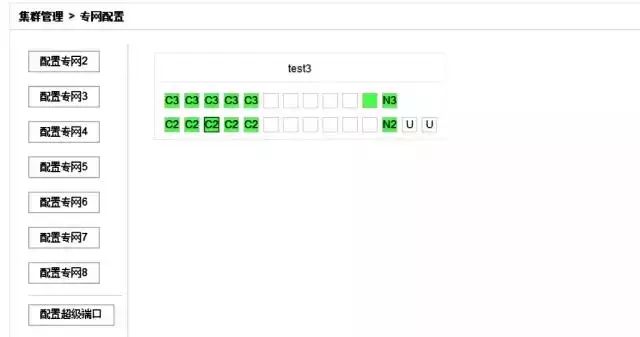

1、開啟交換機的監控專網功能，將兩臺NVR及其管理的攝像機組成兩個監控專網，只需在圖形化界面用鼠標點選就輕松設置好專網。
2、再用電腦發送廣播包，持續10多分鐘，整個監控系統穩定流暢，沒有受到干擾影響。
可以點擊最下方的【了解更多】，直接咨詢客服了解~ ~
5、3 & 4兩次廣播攻擊數據對比

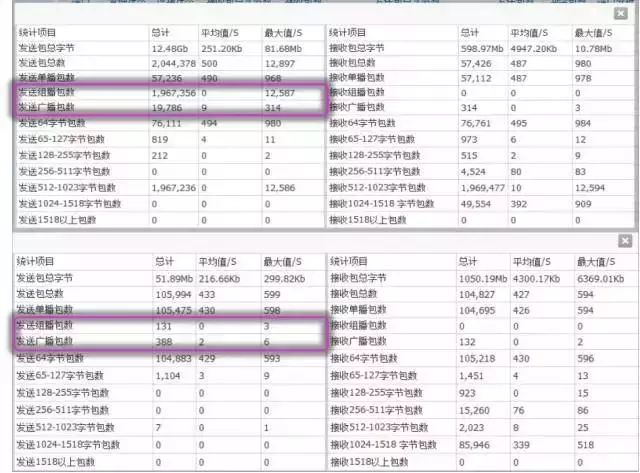

將 3 & 4 兩次廣播攻擊的交換機統計數據對比，可以看到設置監控專網后，廣播包、組播包被大量抑制，其帶寬占用可以忽略不計！
6、交換機內環測試

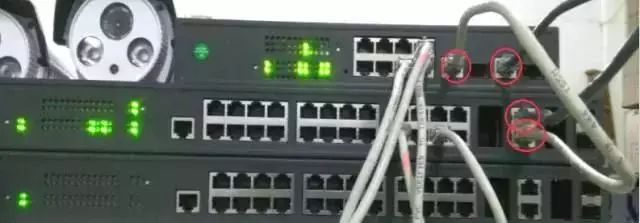

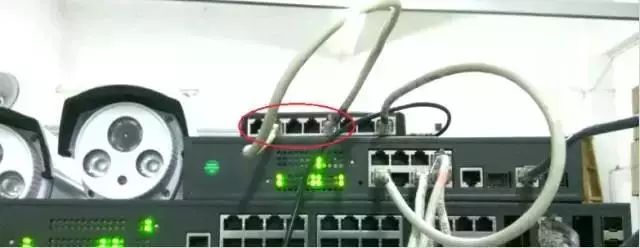

1、將一條網線接入交換機的兩個端口；
2、兩個端口的指示燈瞬間閃滅，同時WEB管理界面上，這兩個端口也被標注為粉紅色的環路阻塞狀態
3、整個過程，NVR預覽圖像狀態沒有任何影響。

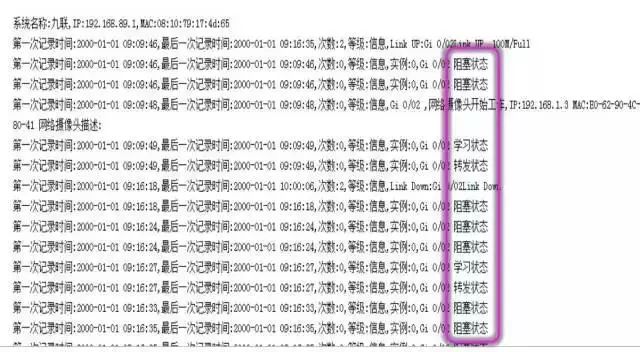

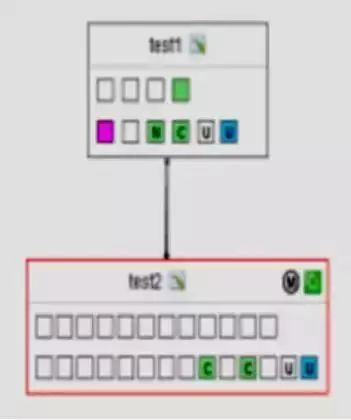

7、交換機外環測試
1、級聯一臺普通交換機，將該交換機自身環路。2、管理交換機檢測到該端口接入環路，阻塞保護！3、斷開環路，恢復時間約為２分鐘。

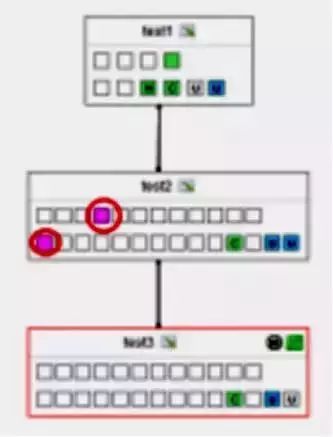

8、 集群內環測試

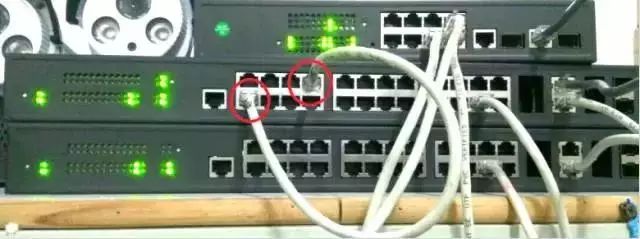

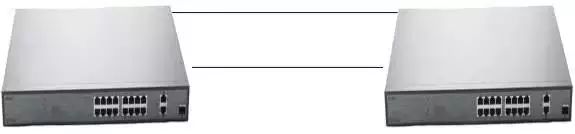

1、在兩臺管理交換機級聯口上，接入兩條網線（不做鏈路聚合）形成環路；2、系統判斷“級聯1”工作正常，“級聯2”為環路、被阻塞；3、將“級聯1”斷開，NVR1秒卡頓后恢復正常，自動啟用“級聯2”。
9、 重要鏈路備份
防環路=STP生成樹、快速生成樹……

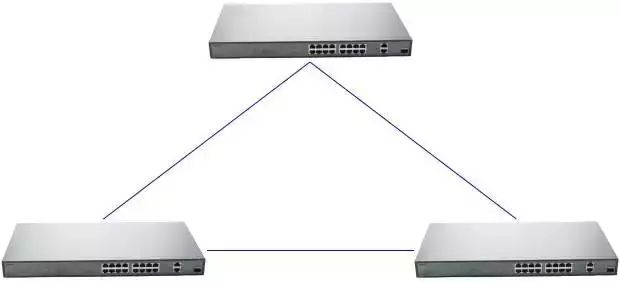

雙機、三機、多機多鏈路冗余備份
10、 網絡狀態郵件報警
還有一項重要的功能——自動網絡狀態郵件報警，交換機自動將一段時間的網絡報警、系統警告和異常狀況報告給管理員，便于系統運維管理。
the end
總結：
-
ONVIF智能識別IPC、NVR；
-
可視化集群網管（拓?fù)鋱D）；
-
監控視頻優先傳輸；
-
監控專網保障系統穩定；
-
防環路/生成樹支持重要鏈路備份；
-
端口流量統計，網絡狀態郵件報警。
基礎：專業的監控管理交換機，應支持ONVIF協議，智能識別IPC與NVR，能識別才能真正有效管理。
界面：可視化圖形管理界面，支持良好的人機交互，支持多臺交換機集群管理、支持統一配置下發。
大型混合組網的必備功能：監控視頻碼流優先傳輸，VLAN監控專網。
重要保障功能：防環路與生成樹功能，既能防止誤操作、又能支持多機多鏈路備份。
故障與流量管理：端口流量統計、郵件報警功能，可以為系統管理員提供實時的、豐富的系統數據，便于故障問題、流量調度管理。
