在電梯井道頂端有電梯主機房，機房內有曳引機和控制配電屏電梯的一切控制操縱都由控制屏內電器完成。各樓層門上的控制顯示器的信號線從機房敷設至各樓層，線路明敷設在井道內，可以采用穿管敷設或穿線槽敷設。轎箱內按鈕操縱箱的信號線及照明、報警等線路的導線，使用控制電纜連接，圖中的2即控制電纜，也叫隨行電纜，電纜懸掛在轎廂側面，隨轎廂運行。

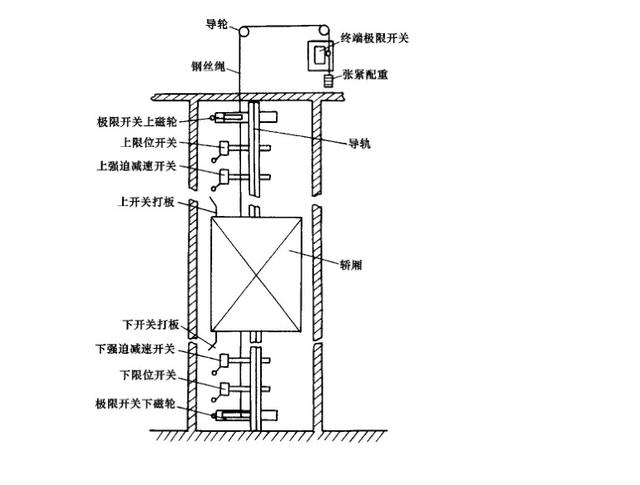

在井道內不要安裝各種控制開關，并敷設相應線路，這些開關有層門鎖開門，當樓層門未閉鎖時開關斷開電梯不能啟動；平層開關，為了電梯到樓層能準確停止，各導層都設有磁控平層開關；上下限位開關，為了防止電梯運行超出上下極限位置，發生沖頂或沖底事故，在井道上下端設若干限位開關，如圖所示。
為了安全還有與安全鉗同時動作的開關，與坑底緩沖器聯動的開關，當運行超速或轎廂、對重超過極限位置沖擊緩沖器時，這些開關要切斷曳引機主電源，電動機停轉并剎車。
